파형강관이란

아연도금의 강판을 파형으로 성형하여 강성을 높인 다음 나선형으로 조관하여 그 구조적 안전성과 내구성이 탁월하여 부식에 강하고 수명이 길어 경제적이면서 시공성이 간편한 이상적인 배수 구조물입니다. 파형강관은 1896년 미국의 스탠리심프슨이라는 토목기사에 의해 개발되어 미국, 유럽, 중국, 호주 등에서 널리 사용되며 우리나라에서도 산업단지, 택지개발, 골프장, 아파트, 지하통로, 도로공사 현장과 소규모 우수저류조등에 광범위하게 사용되고 있습니다.

파형강관 특징

• 높은강도

  내식성이 우수한 아연도금 강판에 고강도 폴리에틸렌 수지를 코팅하여 내화학성과 내약품성이 높아 어떠한 조건과 환경에서도 사용 가능하다

• 용이한 운반

  파형강관은 경량이므로 좁은 장소에서 운반기계 없이 인력으로도 운반과 보관이 가능하다.

• 간편한 시공

  파형강관은 경량이고 유연성이 있기 때문에 강성관에 비하여 기초 공사가 간단하다.
  비숙련자도 조립이 가능하며 공사는 약간의 수작업에 의해 단기간에 완료된다.

• 긴 내구수명

  파형강관은 양질의 아연도금을 하기 때문에 긴 내구수명을 기대할 수 있다. 특히 간척지를 제외한 토양부식에 의한 내구수명(1.62mm 두께기준)은 50~100년으로 추정되며, 강관내부의 수용액부식에 의한 내구수명(1.62mm 두께기준)은 부식이 매우 심한 연수(Soft Water) 조건에서 57~58년으로 예측된다. 또한 부식이 심한 곳에서 사용할 경우 내·외면에 PE코팅 파형강관을 사용하면 내식성을 높일 수 있다.

• 우수한 경제성

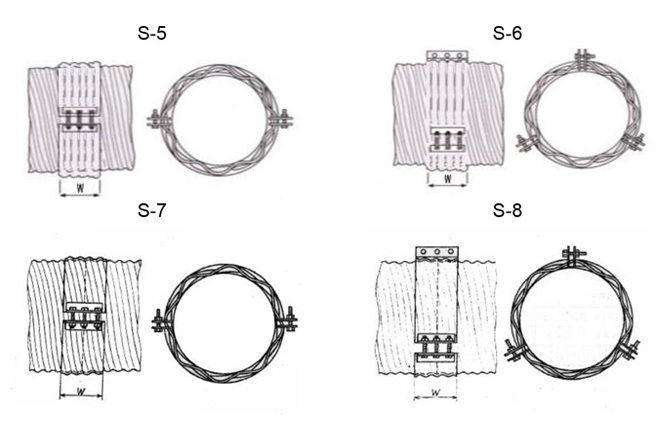

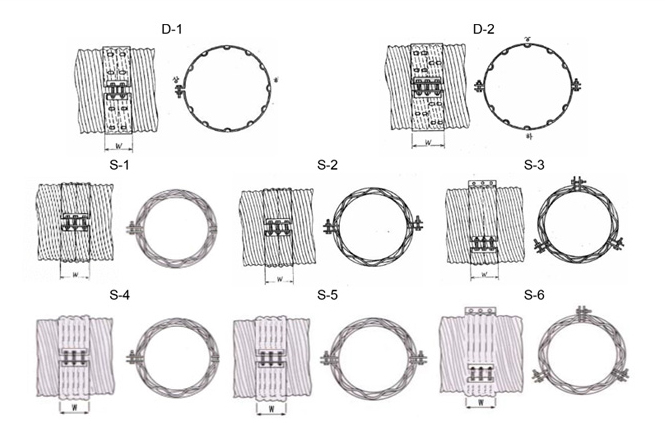

  1본당 단위길이가 4M~10M로 길고 커플링 밴드방식으로 쉽게 접합하므로 공사기간을 획기적으로 줄일 수 있다. 경량으로 취급이 쉽기 때문에 수송량이 적어지고, 기초공사, 설치, 소운반이 간단하므로 관공사비는 Φ800의 경우 흉관대비 72% 정도가 소요된다. 또한, 교통이 불편한 장소와 연약지반에 설치할 경우 공사비가 절감되어 다른 배수관 보다 경제적이다.

파형강관 용도

파형강관은 각종 토목공사의 배수관으로 주로 사용되며, 도로나 철도를 횡단하는 통로용/배수용 암거로도 사용된다.
운반이 곤란한 산간지역 등의 공사에 효과적이다.

• 용배수용

  주택단지, 공단 등 토지 개발 시 배수관, 도로 철도 종/횡배수관, 공장배수로, 골프장 공사용, 가설수로, 관개용수관

• 구조물

  지하공동구

• 통로용

  도로, 철도 지하횡단 통로, 소형터널

• 기타

  집수용 말뚝, 토류벽, 성토하중, 경감용, 콘크리트 거푸집, 소형관정 보호함, 방화용, 터널배수용 등

재질

파형강관은 KS D 3506, KS D3770에 의하여 아연도금된 강판을 사용하여 KS D 3590에 의하여 생산된다.

파형강관은 KS D 3506, KS D3770에 의하여 아연도금된 강판을 사용하여 KS D 3590에 의하여 생산된다.

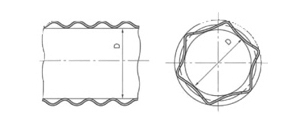

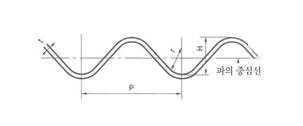

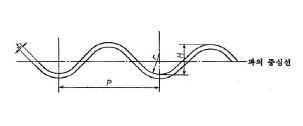

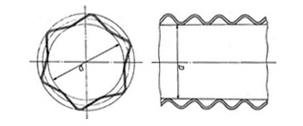

파형강관 종류

KS에서 제시하는 파형강관의 종류와 기호는 다음의 표와 같다.
