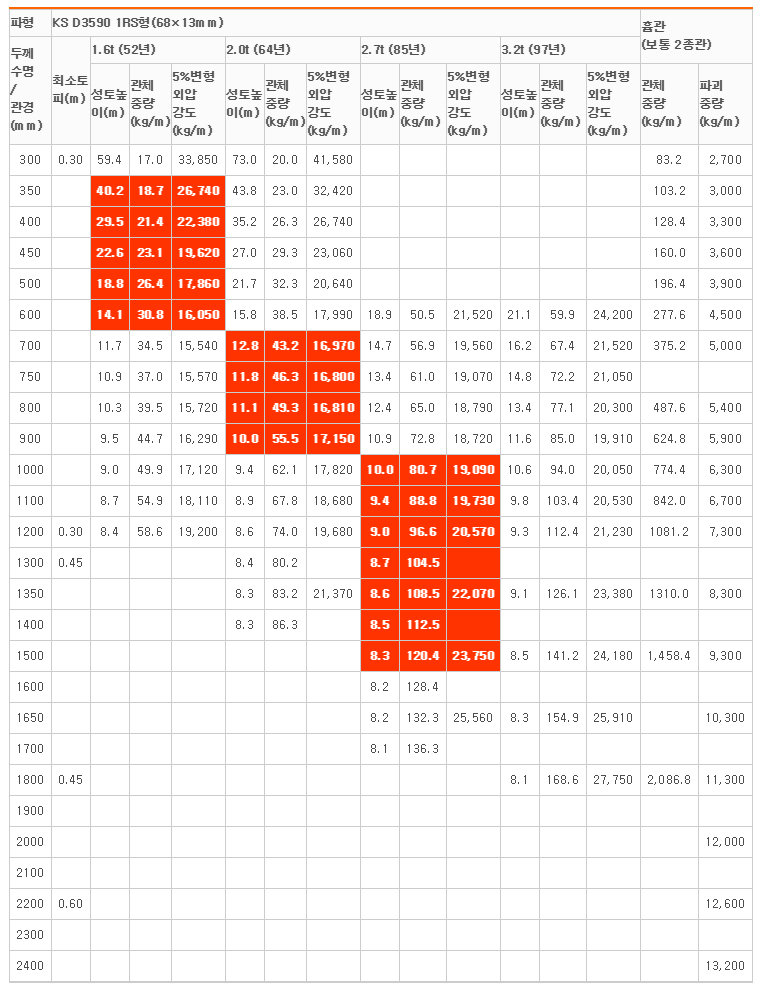

| 파형 | KS D3590 1RS형(68×13mm) | 흄관 (보통 2종관) |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 두께 수명 / 관경(mm) |
최소토피(m) | 1.6t (52년) | 2.0t (64년) | 2.7t (85년) | 3.2t (97년) | ||||||||||
| 성토높이(m) | 관체 중량 (kg/m) |
5%변형외압 강도(kg/m) |
성토높이(m) | 관체 중량 (kg/m) |
5%변형외압 강도(kg/m) |
성토높이(m) | 관체 중량 (kg/m) |
5%변형외압 강도(kg/m) |
성토높이(m) | 관체 중량 (kg/m) |
5%변형외압 강도(kg/m) |
관체 중량 (kg/m) |
파괴 중량 (kg/m) |
||
| 300 | 0.30 | 59.4 | 17.0 | 33,850 | 73.0 | 20.0 | 41,580 | 83.2 | 2,700 | ||||||
| 350 | 40.2 | 18.7 | 26,740 | 43.8 | 23.0 | 32,420 | 103.2 | 3,000 | |||||||
| 400 | 29.5 | 21.4 | 22,380 | 35.2 | 26.3 | 26,740 | 128.4 | 3,300 | |||||||
| 450 | 22.6 | 23.1 | 19,620 | 27.0 | 29.3 | 23,060 | 160.0 | 3,600 | |||||||
| 500 | 18.8 | 26.4 | 17,860 | 21.7 | 32.3 | 20,640 | 196.4 | 3,900 | |||||||
| 600 | 14.1 | 30.8 | 16,050 | 15.8 | 38.5 | 17,990 | 18.9 | 50.5 | 21,520 | 21.1 | 59.9 | 24,200 | 277.6 | 4,500 | |
| 700 | 11.7 | 34.5 | 15,540 | 12.8 | 43.2 | 16,970 | 14.7 | 56.9 | 19,560 | 16.2 | 67.4 | 21,520 | 375.2 | 5,000 | |
| 750 | 10.9 | 37.0 | 15,570 | 11.8 | 46.3 | 16,800 | 13.4 | 61.0 | 19,070 | 14.8 | 72.2 | 21,050 | |||
| 800 | 10.3 | 39.5 | 15,720 | 11.1 | 49.3 | 16,810 | 12.4 | 65.0 | 18,790 | 13.4 | 77.1 | 20,300 | 487.6 | 5,400 | |
| 900 | 9.5 | 44.7 | 16,290 | 10.0 | 55.5 | 17,150 | 10.9 | 72.8 | 18,720 | 11.6 | 85.0 | 19,910 | 624.8 | 5,900 | |
| 1000 | 9.0 | 49.9 | 17,120 | 9.4 | 62.1 | 17,820 | 10.0 | 80.7 | 19,090 | 10.6 | 94.0 | 20,050 | 774.4 | 6,300 | |
| 1100 | 8.7 | 54.9 | 18,110 | 8.9 | 67.8 | 18,680 | 9.4 | 88.8 | 19,730 | 9.8 | 103.4 | 20,530 | 842.0 | 6,700 | |
| 1200 | 0.30 | 8.4 | 58.6 | 19,200 | 8.6 | 74.0 | 19,680 | 9.0 | 96.6 | 20,570 | 9.3 | 112.4 | 21,230 | 1081.2 | 7,300 |
| 1300 | 0.45 | 8.4 | 80.2 | 8.7 | 104.5 | ||||||||||
| 1350 | 8.3 | 83.2 | 21,370 | 8.6 | 108.5 | 22,070 | 9.1 | 126.1 | 23,380 | 1310.0 | 8,300 | ||||
| 1400 | 8.3 | 86.3 | 8.5 | 112.5 | |||||||||||
| 1500 | 8.3 | 120.4 | 23,750 | 8.5 | 141.2 | 24,180 | 1,458.4 | 9,300 | |||||||
| 1600 | 8.2 | 128.4 | |||||||||||||
| 1650 | 8.2 | 132.3 | 25,560 | 8.3 | 154.9 | 25,910 | 10,300 | ||||||||
| 1700 | 8.1 | 136.3 | |||||||||||||
| 1800 | 0.45 | 8.1 | 168.6 | 27,750 | 2,086.8 | 11,300 | |||||||||
| 1900 | |||||||||||||||
| 2000 | 12,000 | ||||||||||||||
| 2100 | |||||||||||||||
| 2200 | 0.60 | 12,600 | |||||||||||||
| 2300 | |||||||||||||||
| 2400 | 13,200 | ||||||||||||||

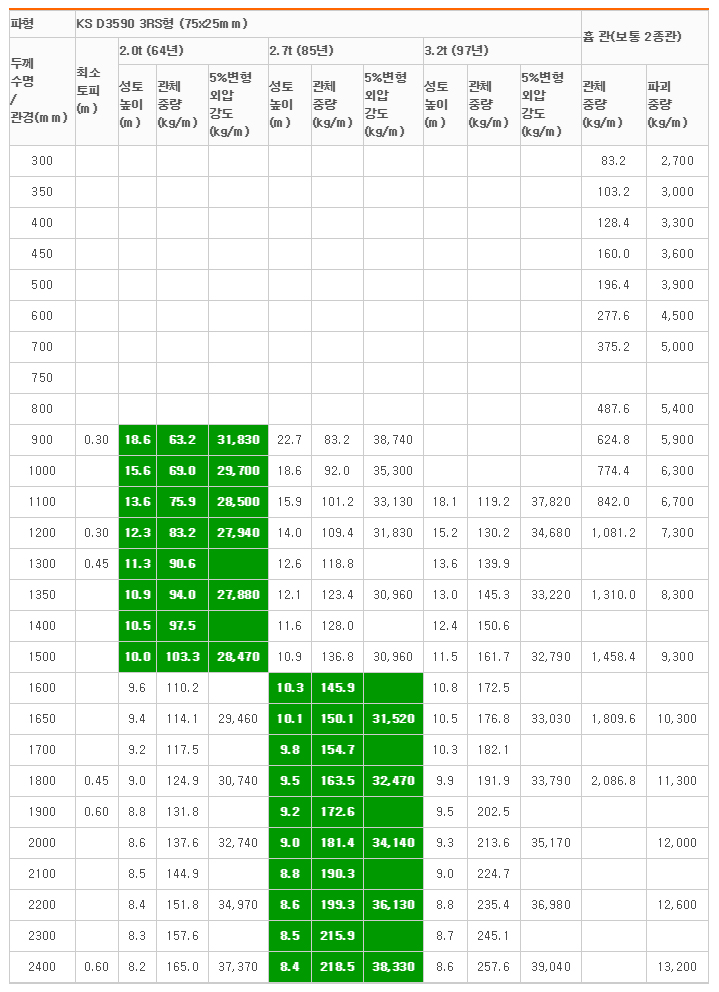

| 파형 | KS D3590 3RS형 (75x25mm) | 흄 관(보통 2종관) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 두께 수명 / 관경(mm) |
최소 토피 (m) |
2.0t (64년) | 2.7t (85년) | 3.2t (97년) | ||||||||
| 성토 높이 (m) |
관체 중량 (kg/m) |
5%변형 외압 강도 (kg/m) |
성토 높이 (m) |
관체 중량 (kg/m) |
5%변형 외압 강도 (kg/m) |
성토 높이 (m) |
관체 중량 (kg/m) |
5%변형 외압 강도 (kg/m) |
관체 중량 (kg/m) |
파괴 중량 (kg/m) |
||
| 300 | 83.2 | 2,700 | ||||||||||
| 350 | 103.2 | 3,000 | ||||||||||
| 400 | 128.4 | 3,300 | ||||||||||
| 450 | 160.0 | 3,600 | ||||||||||
| 500 | 196.4 | 3,900 | ||||||||||
| 600 | 277.6 | 4,500 | ||||||||||
| 700 | 375.2 | 5,000 | ||||||||||
| 750 | ||||||||||||
| 800 | 487.6 | 5,400 | ||||||||||
| 900 | 0.30 | 18.6 | 63.2 | 31,830 | 22.7 | 83.2 | 38,740 | 624.8 | 5,900 | |||
| 1000 | 15.6 | 69.0 | 29,700 | 18.6 | 92.0 | 35,300 | 774.4 | 6,300 | ||||
| 1100 | 13.6 | 75.9 | 28,500 | 15.9 | 101.2 | 33,130 | 18.1 | 119.2 | 37,820 | 842.0 | 6,700 | |
| 1200 | 0.30 | 12.3 | 83.2 | 27,940 | 14.0 | 109.4 | 31,830 | 15.2 | 130.2 | 34,680 | 1,081.2 | 7,300 |
| 1300 | 0.45 | 11.3 | 90.6 | 12.6 | 118.8 | 13.6 | 139.9 | |||||
| 1350 | 10.9 | 94.0 | 27,880 | 12.1 | 123.4 | 30,960 | 13.0 | 145.3 | 33,220 | 1,310.0 | 8,300 | |
| 1400 | 10.5 | 97.5 | 11.6 | 128.0 | 12.4 | 150.6 | ||||||
| 1500 | 10.0 | 103.3 | 28,470 | 10.9 | 136.8 | 30,960 | 11.5 | 161.7 | 32,790 | 1,458.4 | 9,300 | |
| 1600 | 9.6 | 110.2 | 10.3 | 145.9 | 10.8 | 172.5 | ||||||
| 1650 | 9.4 | 114.1 | 29,460 | 10.1 | 150.1 | 31,520 | 10.5 | 176.8 | 33,030 | 1,809.6 | 10,300 | |
| 1700 | 9.2 | 117.5 | 9.8 | 154.7 | 10.3 | 182.1 | ||||||
| 1800 | 0.45 | 9.0 | 124.9 | 30,740 | 9.5 | 163.5 | 32,470 | 9.9 | 191.9 | 33,790 | 2,086.8 | 11,300 |
| 1900 | 0.60 | 8.8 | 131.8 | 9.2 | 172.6 | 9.5 | 202.5 | |||||
| 2000 | 8.6 | 137.6 | 32,740 | 9.0 | 181.4 | 34,140 | 9.3 | 213.6 | 35,170 | 12,000 | ||
| 2100 | 8.5 | 144.9 | 8.8 | 190.3 | 9.0 | 224.7 | ||||||
| 2200 | 8.4 | 151.8 | 34,970 | 8.6 | 199.3 | 36,130 | 8.8 | 235.4 | 36,980 | 12,600 | ||
| 2300 | 8.3 | 157.6 | 8.5 | 215.9 | 8.7 | 245.1 | ||||||
| 2400 | 0.60 | 8.2 | 165.0 | 37,370 | 8.4 | 218.5 | 38,330 | 8.6 | 257.6 | 39,040 | 13,200 | |
